Heizungssteuerung

Heizungssteuerung

Diese Heizungssteuerung haben wir so weit fertig entwickelt und getestet. Auf dem IHT hat sie unser Teleskop erfolgreich frei von Tau gehalten :). Im kommendem Sommer wird diese Steuerung auf einen Automatikmodus erweitert, was bedeutet, die Heizleistung würde über verschiedene Sensoren gekoppelt mit einer Taupunkt-Messung geregelt werden.

Features:

  • Vier Ausgänge für vier Taukappen / Heizbänder
  • Chinch-Stecker für Standard Taukappen / Heizbänder
  • Ausgänge einzeln und stufenlos regelbar
  • Display zur Information (0-100%)
  • Rote Display Hintergrundbeleuchtung
  • 4 Orange farbene LEDs , Helligkeit abhängig der Einstellung, zur Kontrolle im Dunkeln
  • 1 Rote LED zur Anzeige der Betriebsspannung
  • Geringer Energieverlust durch PWM-Steuerung
  • 12V Zigarettenanzünder-Stecker zur Stromversorgung inkl. 8A Sicherung

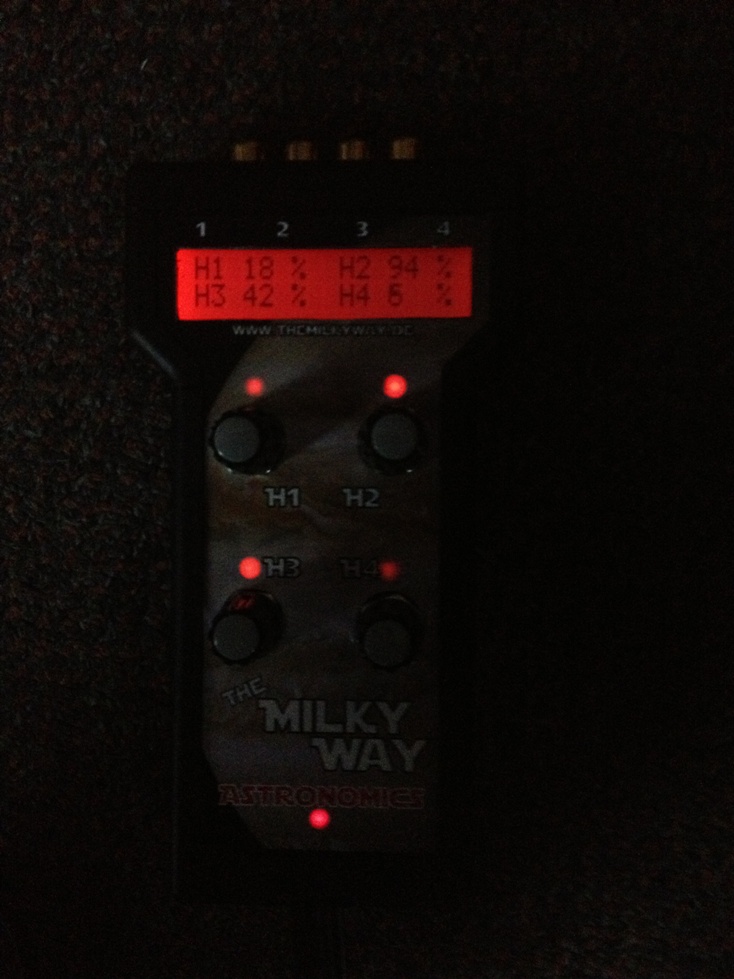

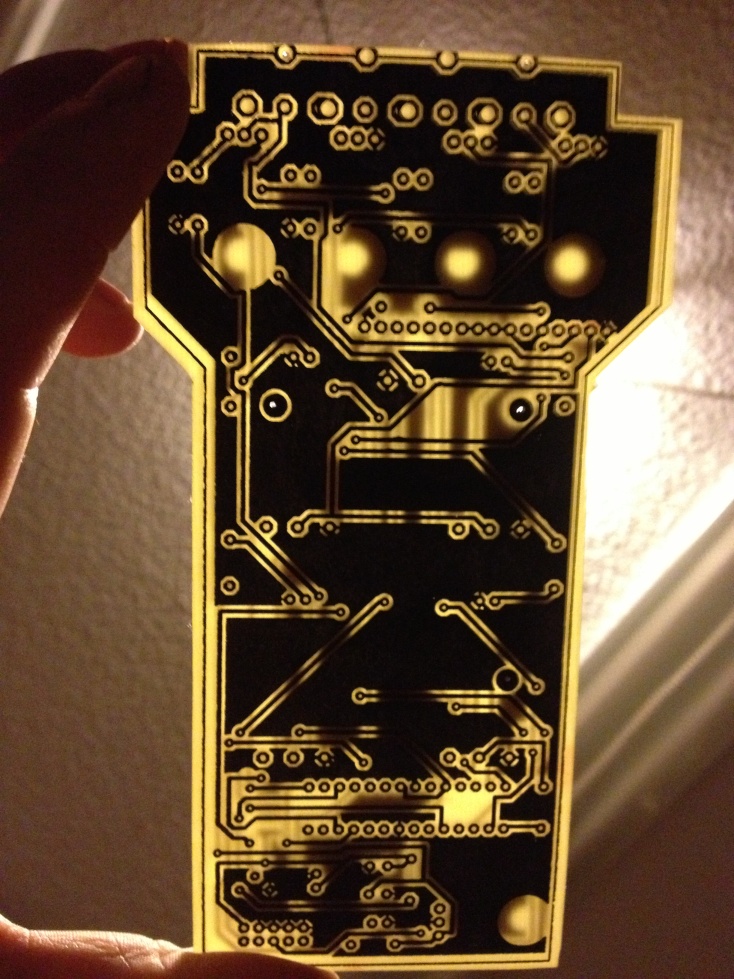

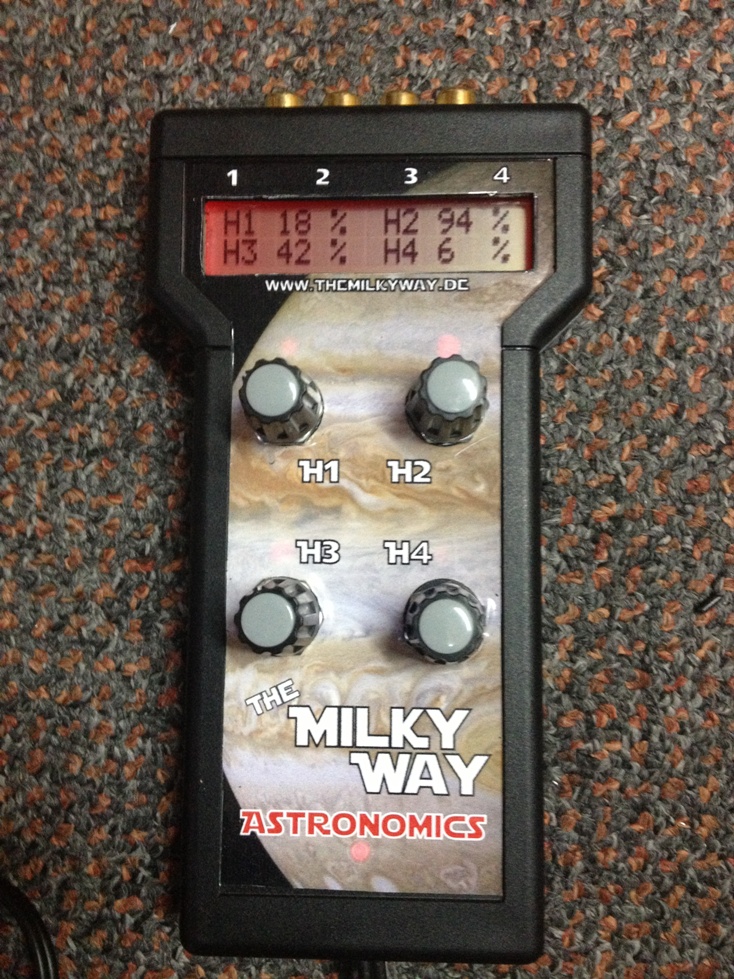

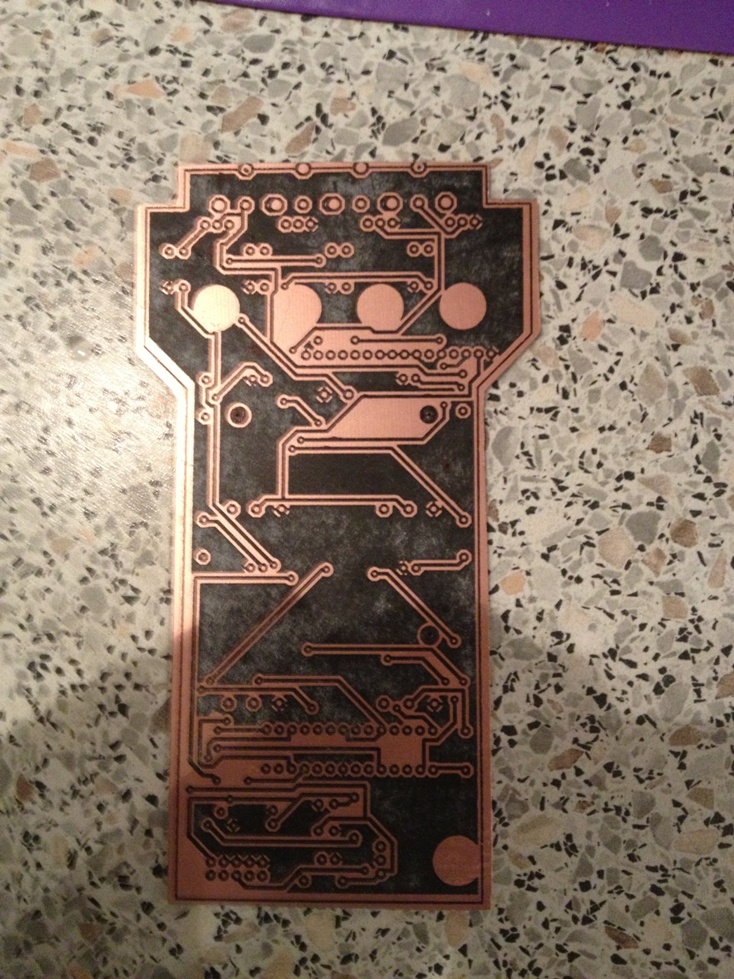

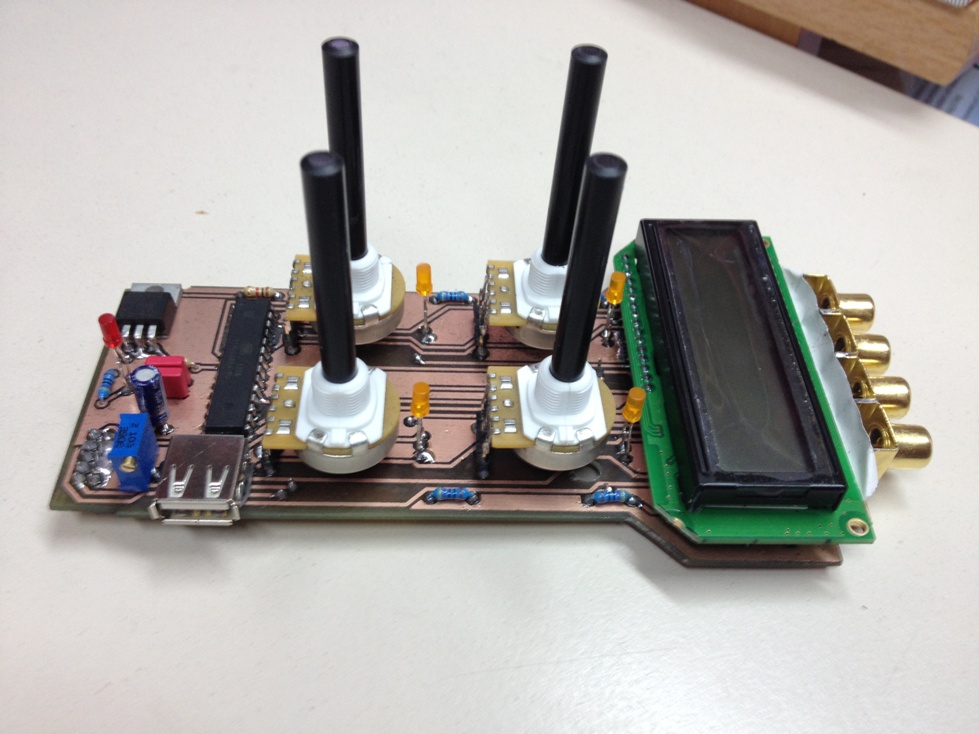

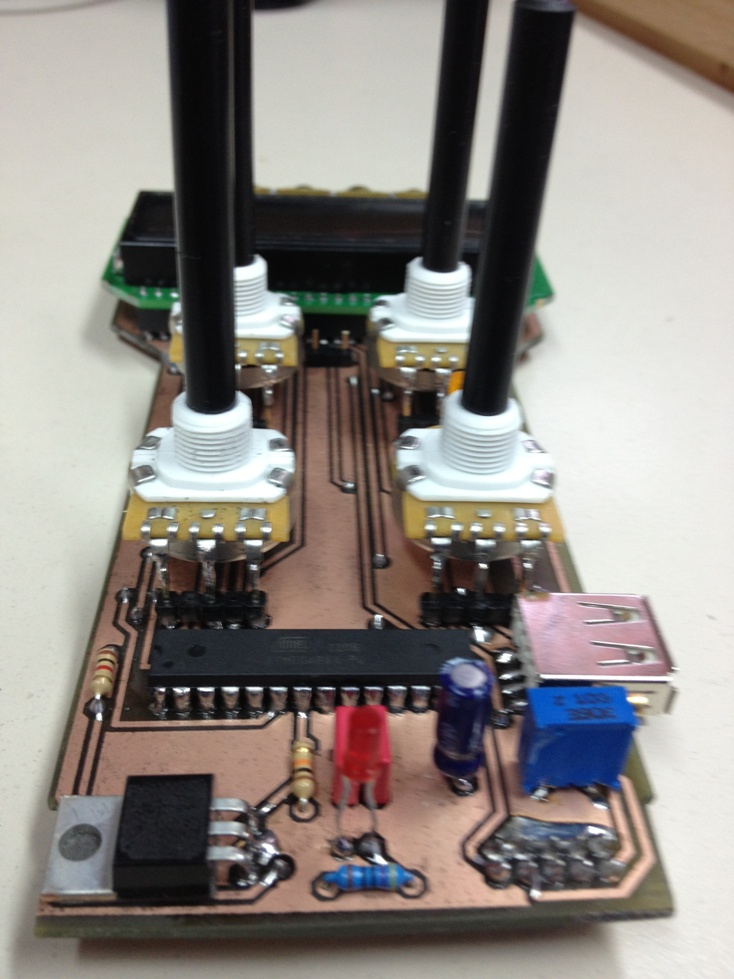

Hier nochmal ein paar Bilder von dem aktuellen Modell unserer Steuerrung

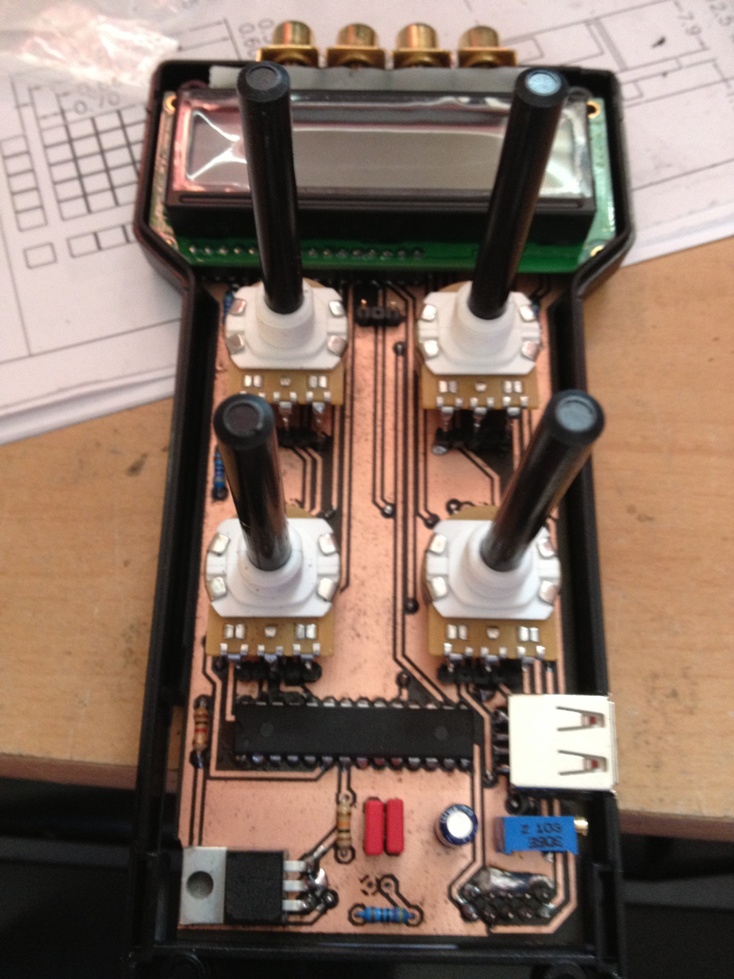

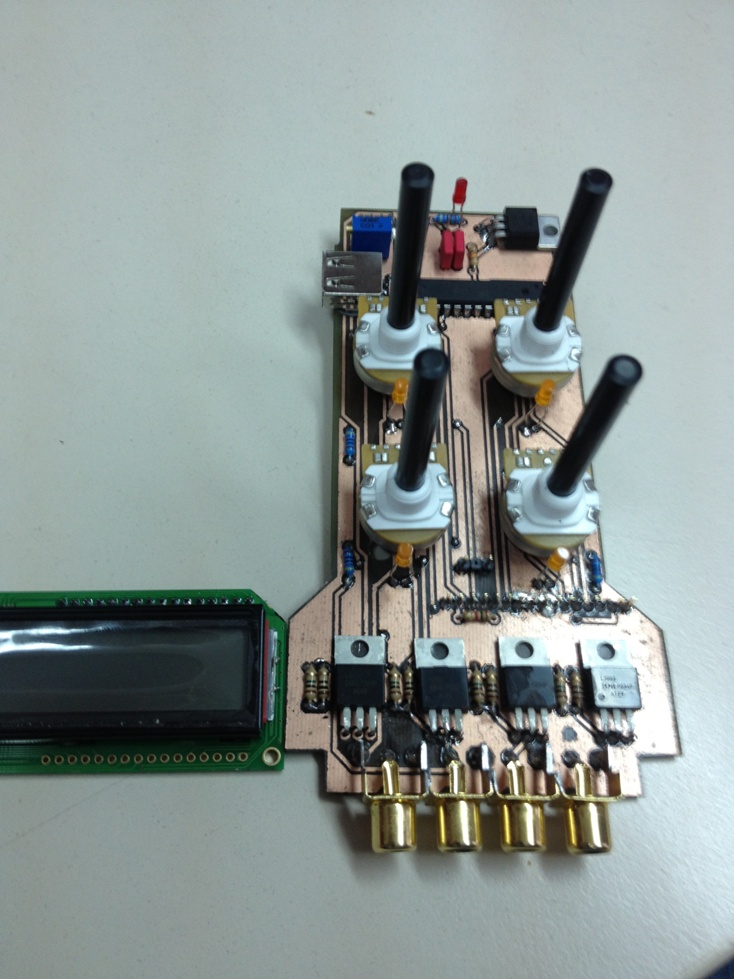

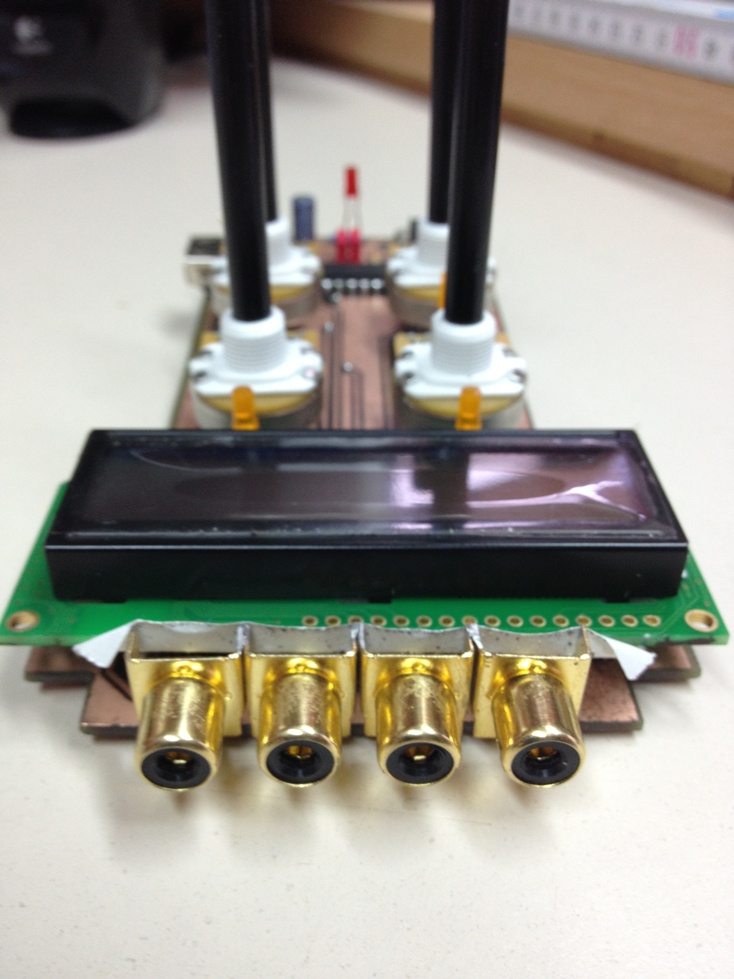

Zu guter letzt ein paar Aufnahmen von der Endmontage
